zigbee有线网关DIY

Posted 16 days ago Updated 16 days ago

By 知识便利贴

12~16 min read

视频链接：网关版zigbee网关DIY

用到的资料，到QQ群：639102727，群共享下载。

概览

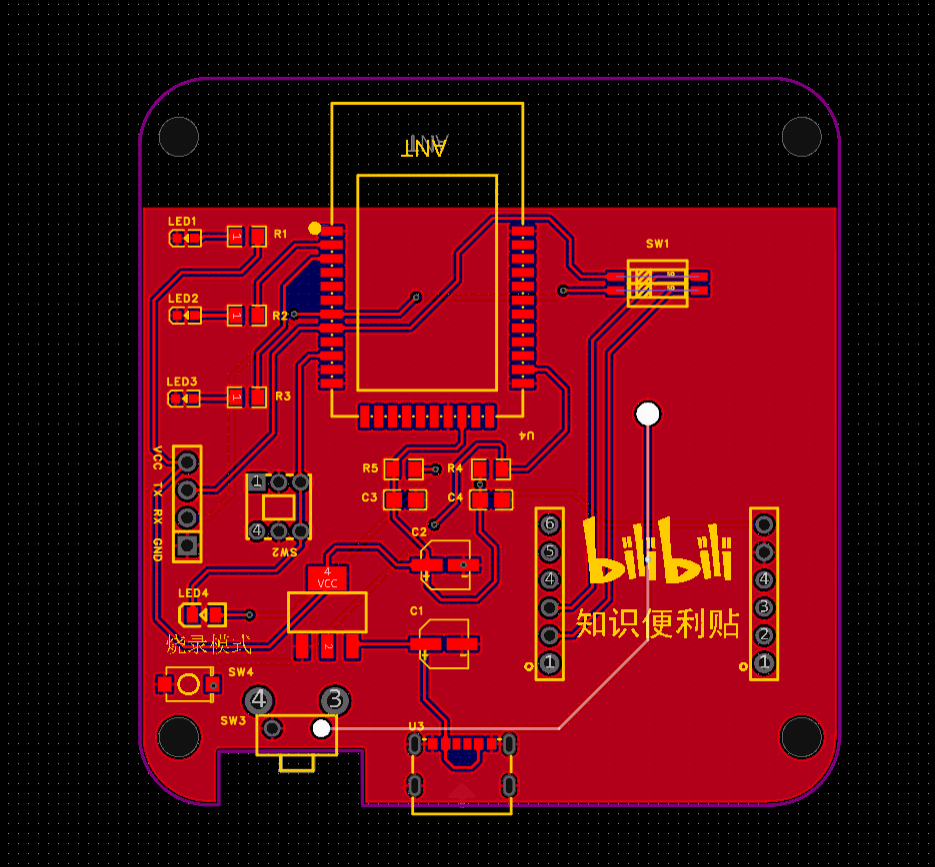

pcb图

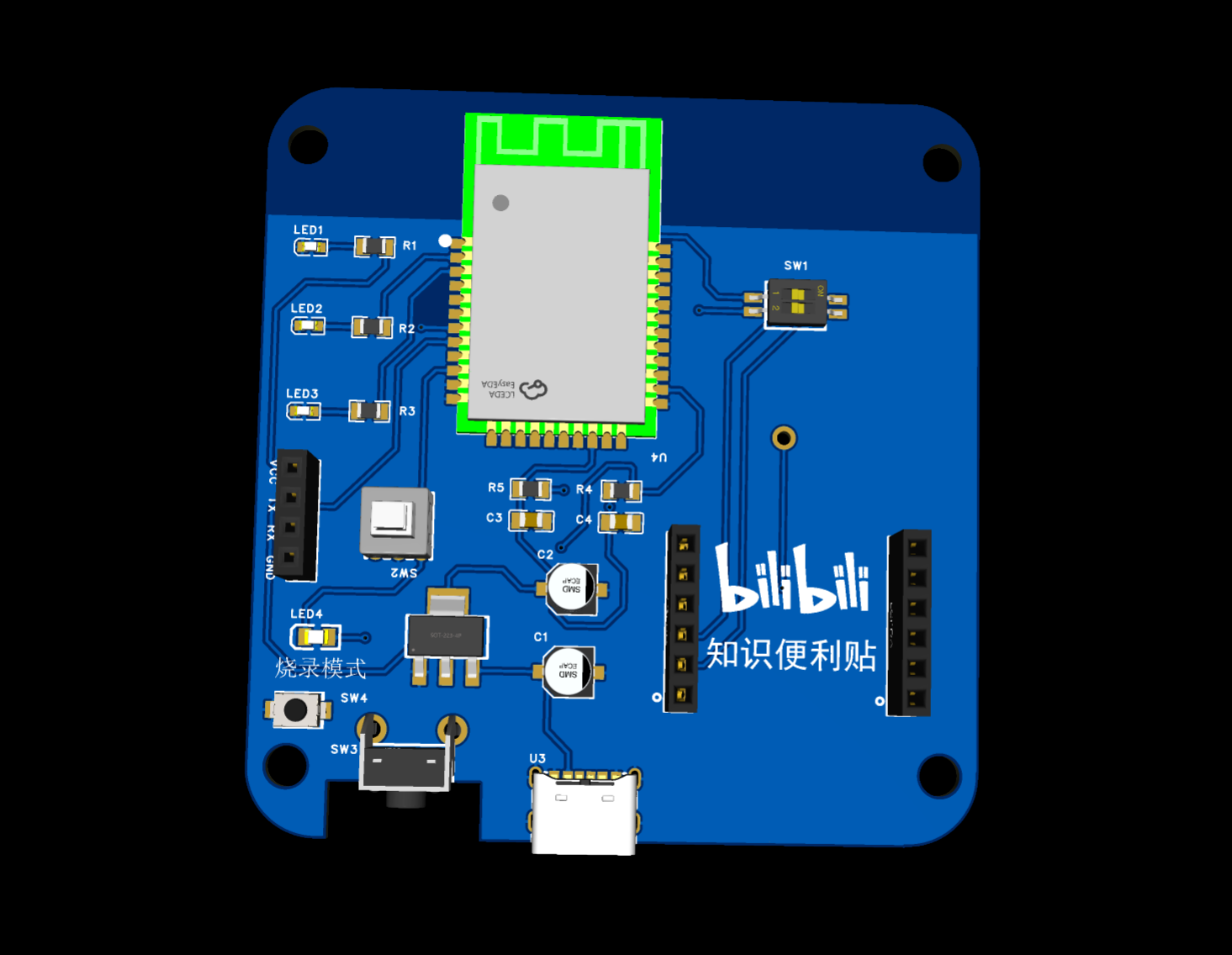

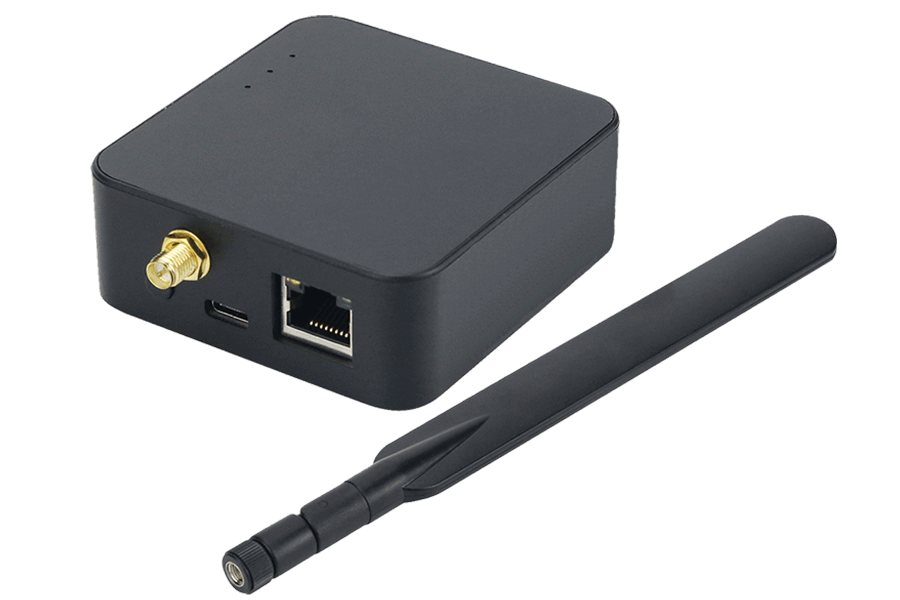

成品图

电路图

元器件

E72-2G4M20S1E	zigbee cc2652p芯片
网口模块	单串口插针模块【网口正装】
U3	TypeC接口，6pin
SW1	2脚拨码
SW2	5.5*5.8自锁开关
SW3	立式按钮，668
SW4	轻触开关 3*4
R1 R2 R3 R4 R5	10K贴片电阻 0805
C1	10uf 贴片铝电解电容
C2	22uf 贴片铝电解电容
C3 C4	100nf贴片电容
AMS1117	稳压芯片
led1 led2 led3	贴片发光二极管，0603，颜色随便
led4	贴片发光二极管，0805
外壳	网关外壳

备注

不需要led可以省略，因为网口有led。省略包括：R1 R2 R3 LED1 LED2 LED3元件。按钮最好别省，不然烧录不方便。
