智能电表烧录教程

Posted 2024-08-25 Updated 2024-08- 25
By 知识便利贴
10~13 min read

1、烧录器选择

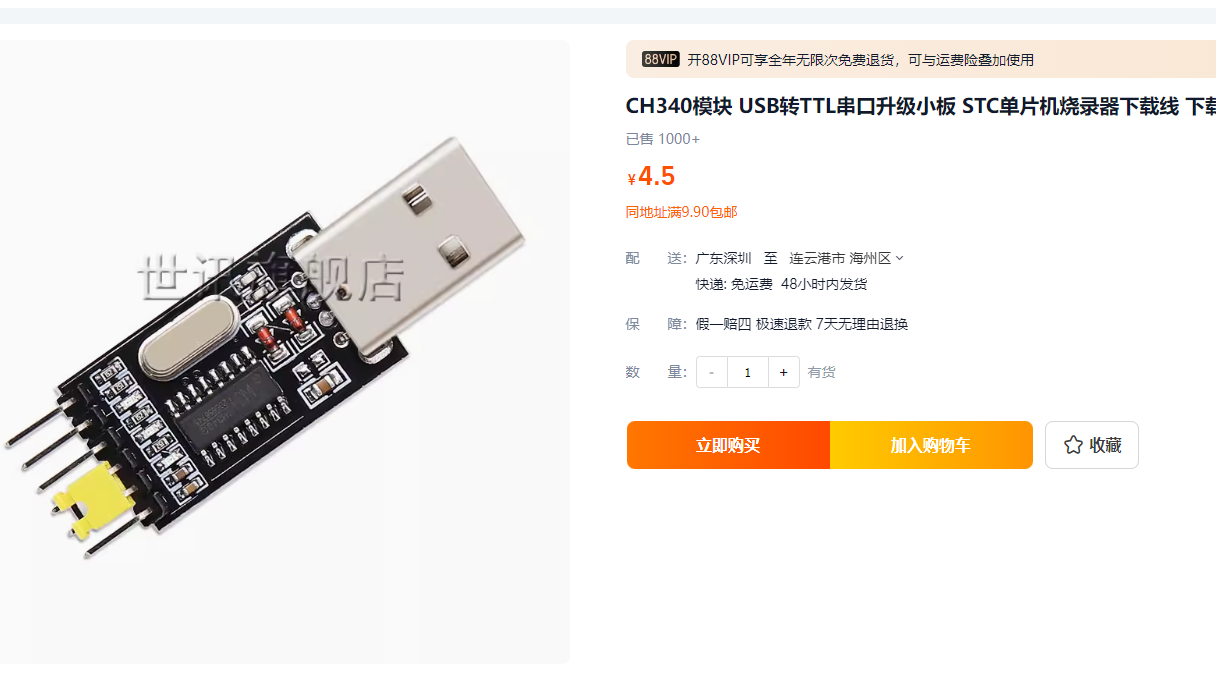

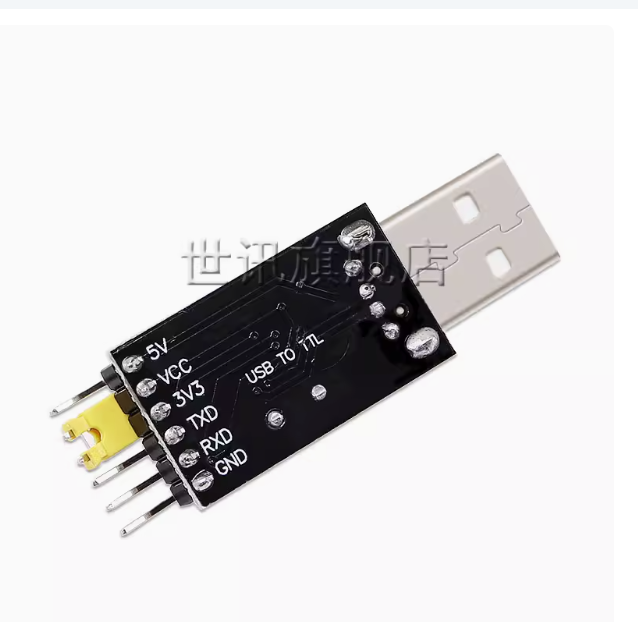

虽然便宜没好货,但是对于一般玩家,这种便宜的烧录器基本足够了。

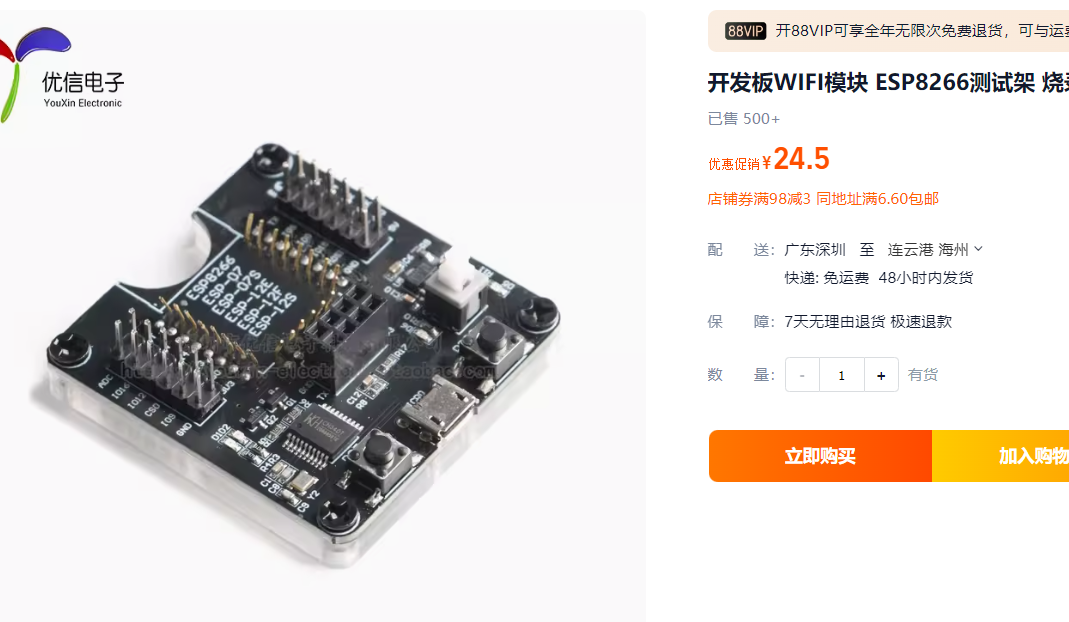

好的可以选择下面这种

2、烧录接口

esp8266或者esp32的烧录接口,都是相同的。

VCC

3.3V电压给芯片供电

(不要接到5V,会烧掉)

TXD

信号串口线,对应烧录器的RXD

(有时候也是对应TXD,看个人设计风格)

RXD

信号串口线,对应烧录器的TXD

GND

地线

IO0

esp芯片烧录模式接口,当启动时,接到GND,即为烧录模式

3、烧录实例

以智能电表举例,如果出现问题,通常就需要重新刷写固件。

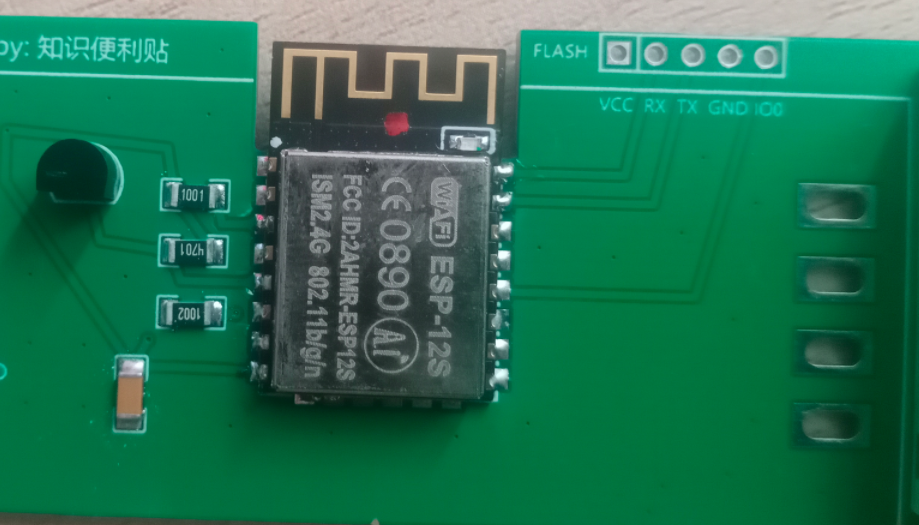

1、连接主板与烧录器

使用烧录器+5pin排针,连接到电脑,即可烧录!

vcc接3.3V

RX接TXD

TX接RXD

GND接GND

IO0接GND

用手指抵住排针

USB插入电脑后,正常esp8266会闪烁一下,代表通电了

2、电脑查看烧录端口

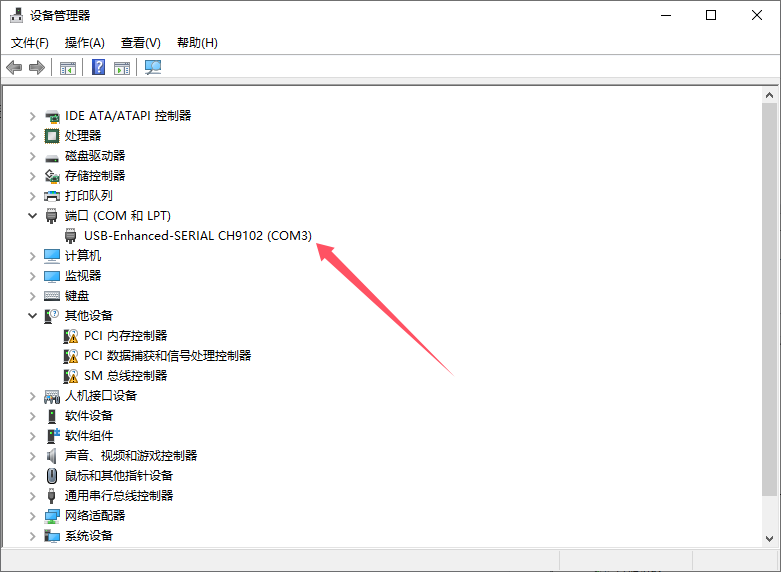

电脑--“设备管理器”,端口下,会显示烧录器(如图下所示,COM3)

设备管理器,进入方式:

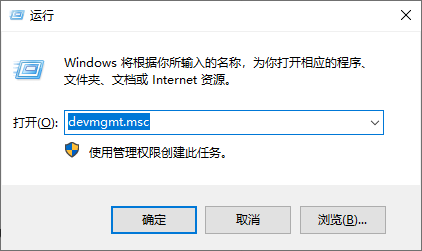

1、windows键 + R

2、输入devmgmt.msc

确定即可打开设备管理器

3、使用烧录软件

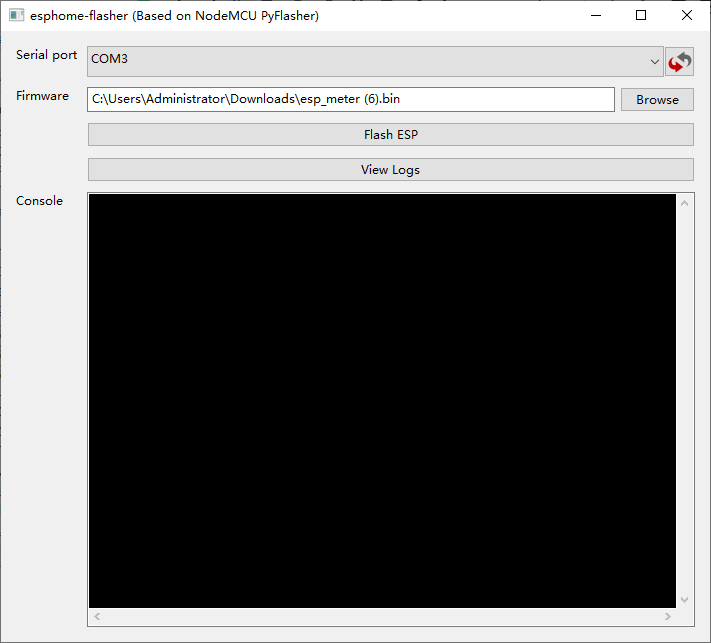

esphome-flasher软件,选择串口、固件,点击"Flash ESP"!

ESPHome-Flasher-1.4.0-Windows-x86.exe(点击下载软件)

智能电表esphome固件:esp_meter (6).bin

4、烧录状态判断

如果处于烧录状态,esp8266的蓝灯会不断闪烁!

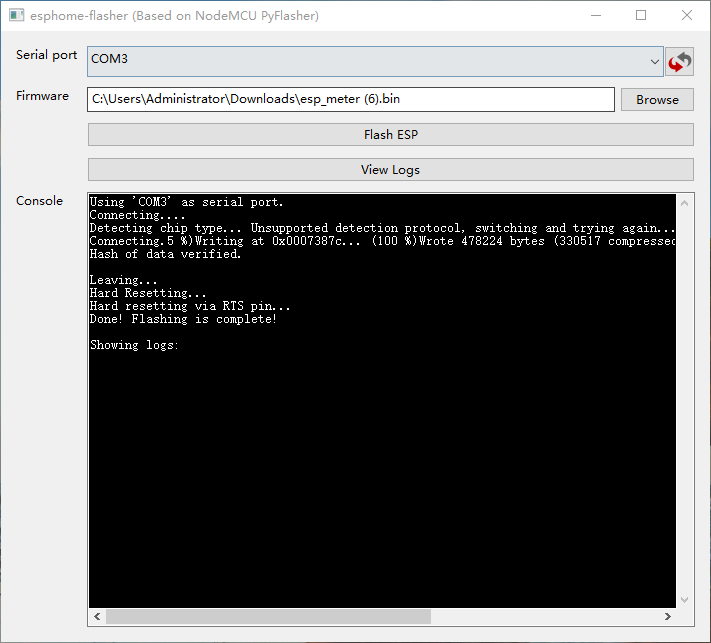

电脑烧录界面,如下图所示:

(如果打不开端口,可以尝试电脑插拔USB串口工具,强制刷新串口。

几次无效后,调换TXD和RXD,2根线的位置!

)
